Lastnosti

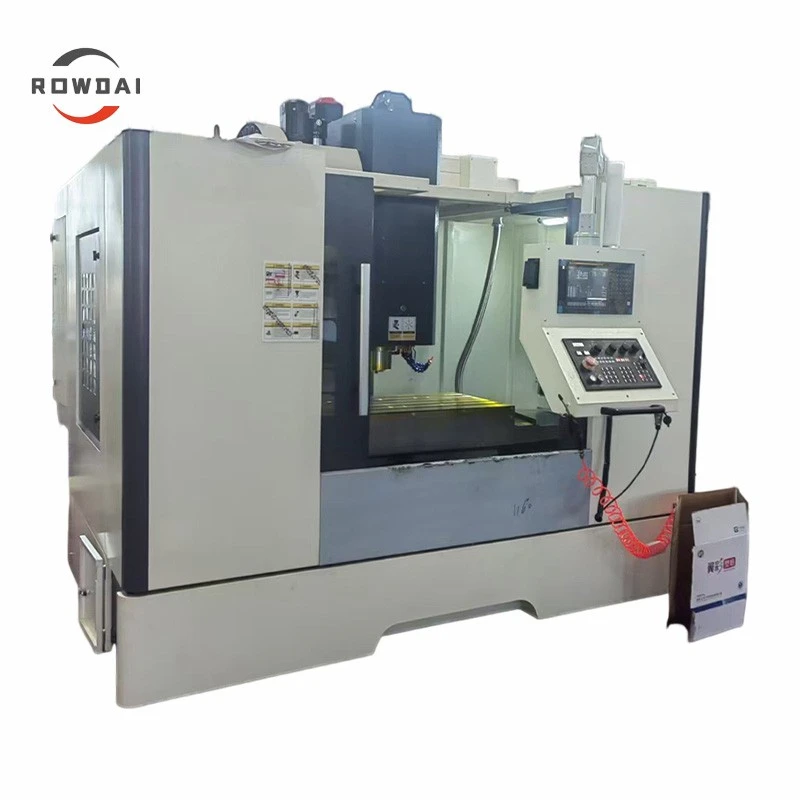

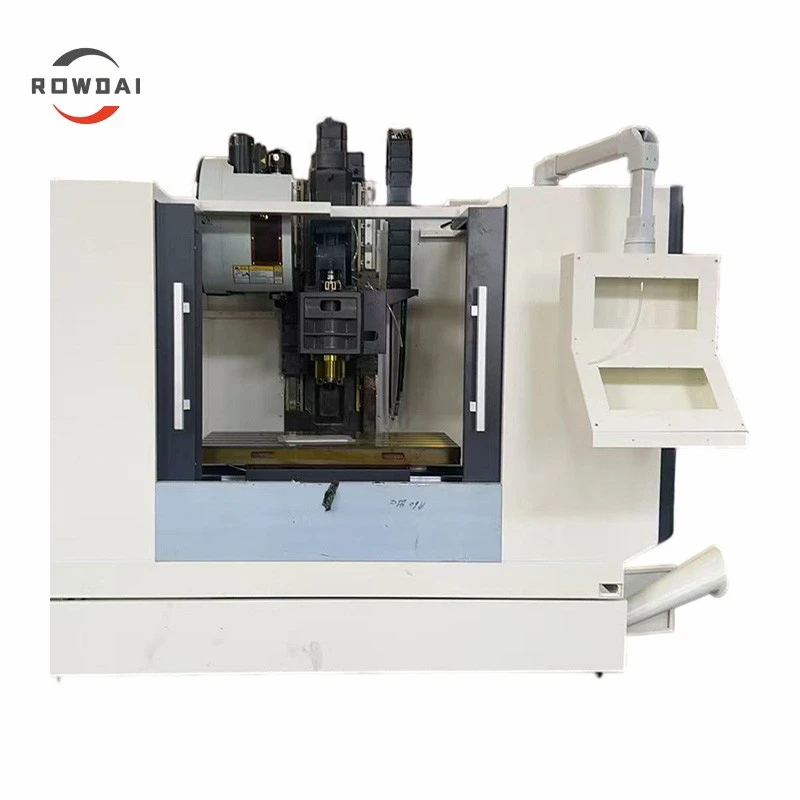

- CNC navpični rezkalni center za odlitke postelje je ulit s smolnim peskom HT300. Po grobi strojni obdelavi postopek umetnega staranja sekundarnega žarjenja odstrani notranjo napetost ulitkov in se naravno skladiščijo več kot pol leta pred končno obdelavo.
- Naš proizvajalec ima številne uvožene obdelovalne stroje za brušenje portalnih pentaedrov in natančnih portalnih vodilnih tirnic za obdelavo posteljnih ulitkov, da se zagotovi natančnost. Postelja je 100 % lastno-obdelana, kar učinkovito nadzoruje kakovost.
- Delovna miza CNC vertikalnega rezkalnega centra je vsa kaljena, debelina kaljenja pa doseže več kot 3 mm.
- Osebje za optomehansko montažo je iz tajvanskih podjetij z dolgoletnimi delovnimi izkušnjami. Natančnost obdelave sledi japonskemu standardu JISB, tovarniški standard pa je zmanjšan za več kot 30% na podlagi nacionalnega standarda.
- Natančnost strganja zahteva ravnost, naravnost, navpičnost in zahteva, da imajo vse kontaktne površine za ulivanje več kot 8-12 točk strganja na kvadratni palec, da se zagotovi dolgoročna stabilna in učinkovita natančnost.
- Optični in mehanski natančni deli prihajajo iz Nemčije, Velike Britanije in Japonske. Originalno vreteno iz Tajvana, uvoženi ležaji iz Nemčije in Japonske ter vijačne palice, uvožene iz Tajvana z natančnostjo Shangyin / Intime C3, linearne vodilne tirnice z nemškimi kroglicami Rexroth ali tajvanskimi valji Shangyin in Yintai z natančnostjo ravni P-, zajamčen uvoz z originalno embalažo.
- CNC navpični rezkalni center strogo izvaja 72-urno utekanje stroja za kopiranje in obsežen preskusni kos velikosti je kvalificiran, preden zapusti tovarno.
Tehnični parametri
|
št. |
Specifikacija |
Enota |

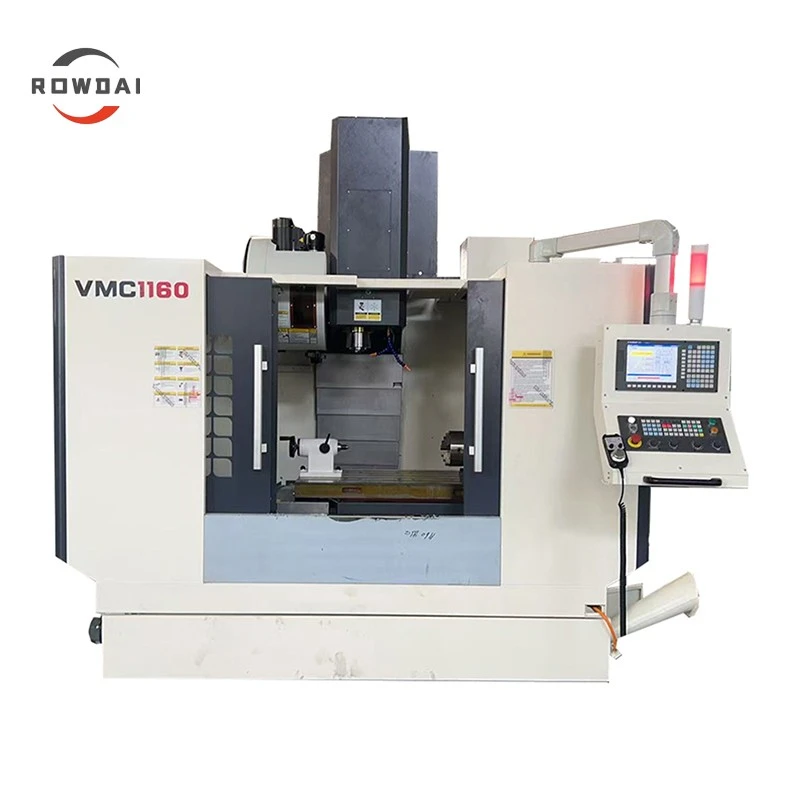

VMC1160 |
|
1 |
X/Y/Z os |
mm |
1100*600*600 |
|
2 |
Razdalja od konca vretena do delovne mize |
mm |
120-720 |
|
3 |
Razdalja od središča vretena do stebra |
mm |
650 |
|
4 |
Velikost delovne mize |
mm |
1200*600 |
|
5 |
maks. nalaganje |
kg |
800 |
|
6 |
T-reža (število-velikost-razdalja) |
št./mm/mm |
5-18-100 |
|
7 |
Konus vretena |
mm |
BT40-150 |
|
8 |
Hitrost vretena |
vrtljajev na minuto |
8000 vrsta pasu |
|
9 |
Vretenski motor |
Kw |
11 |
|
10 |
Hitra hitrost premikanja osi X |
m/min |
24 |
|
11 |
Hitra hitrost premikanja osi Y |
m/min |
24 |
|
12 |
Hitrost premikanja osi Z |
m/min |
18 |
|
13 |
Hitrost rezanja |
mm/min |
1-10000 |
|
14 |
Zmogljivost orodja |
orodja |
24 |
|
15 |
Natančnost pozicioniranja (JIS) |
mm |
±0.008 |
|
16 |
Natančnost ponavljanja (JIS) |
mm |
±0.005 |
|
17 |
Napetost |
3 faze 380V |
|
|
18 |
L*W*H |
mm |
2800*2430*3120 |
|
19 |
Teža |
kg |
6500 |
